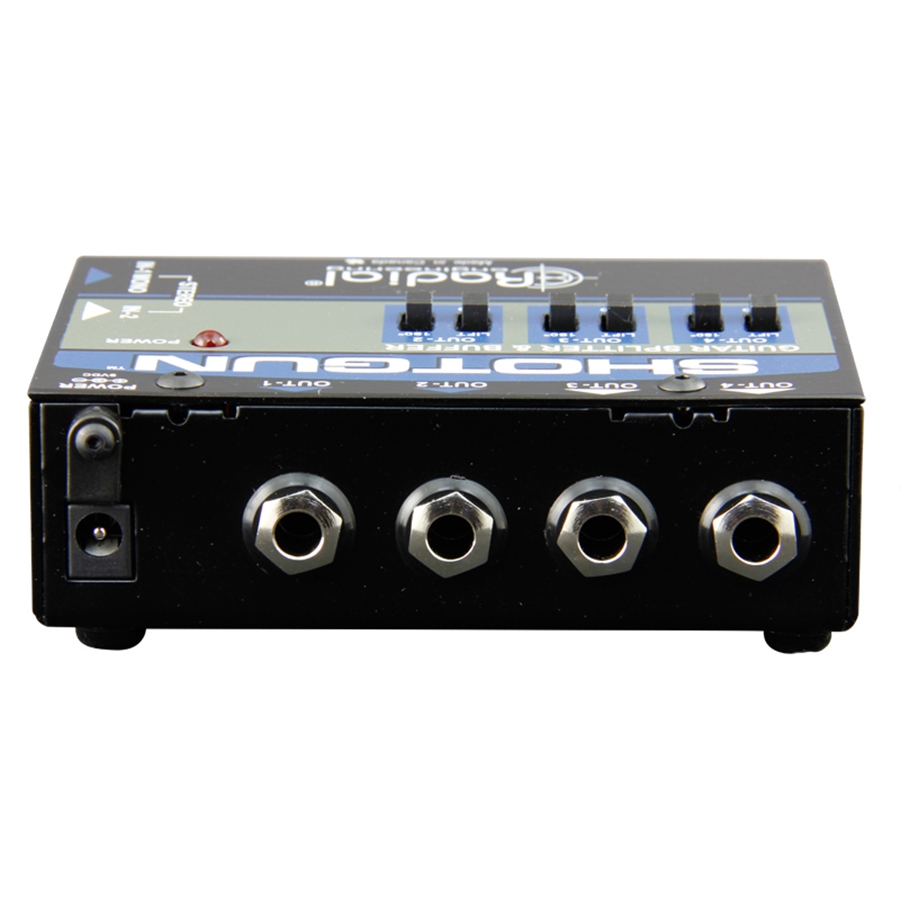

Shotgun di Radial Engineering è un Driver multi-uscita per amplificatori per chitarra. un dispositivo che distribuisce i segnali dallo strumento fino a 4 amplificatori simultaneamente senza introdurre ronzii e rumori causati dai loop di massa.
Caratteristiche di rilievo di Shotgun
- Funzionamento 1×4 mono o 2×2 stereo
- Uscite isolate per l’eliminazione di ronzii e altri rumori
- Le uscite che impediscono perdita di segnale
- Commutazione della polarità a 180° per l’adattamento di fase degli amplificatori
Shotgun è progettato per strumenti con impedenza hi-Z, e può essere configurato per l’uso in Mono con un ingresso e quattro uscite o in stereo con due ingressi e due coppie di uscite. Le uscite sono bufferizzate singolarmente per gestire il segnale con cavi anche molto lunghi, mentre le uscite 2, 3 e 4 sono isolate da trasformatori per eliminare il ronzio e i rumori indotti dai loop di massa. A ciò si aggiungono gli interruttori di messa a terra che contribuiscono ulteriormente a sopprimere i loop di massa e gli interruttori per l’inversione di polarità a 180° che garantiscono la coerenza di fase tra tutti gli amplificatori. Questo permette usando Shotgun di pilotare più amplificatori o di prelevare l’uscita stereo da un pedale chorus e di pilotare due amplificatori senza problemi. Compatto e robusto adatto quindi per i tour Shotgun è alimentato con un adattatore standard da 9V (non incluso) o tramite un alimentatore per pedaliere.
Applicazioni di Shotgun
Utilizzo di Shotgun in modalità mono 1×4
Shotgun offre la totale libertà di collegare l’uscita della pedaliera ad amplificatori, effetti o al PA. Le uscite isolate eliminano il fastidioso ronzio del ground loop.
Utilizzo di Shotgun in modalità stereo 2×2
Collegate il vostro Chorus stereo e Shotgun fornirà un segnale stereo privo di rumore, riequilibrando automaticamente il carico per mantenere la vostra timbrica.
Uso di Shotgun in studio
Shotgun può essere utilizzato per suddividere il segnale della chitarra verso vari effetti, amplificatori e una cassa diretta, in modo da poter eseguire il Reamp del vostro assolo di chitarra in un secondo momento.
Specifiche tecniche di Shotgun
- Tipo di circuito audio: Distribuzione del segnale tamponata con 3 uscite isolate
- Risposta in frequenza: 20Hz ~ 20kHz
- Gamma dinamica: 92dB
- Guadagno: 0dB/-0.2dB
- Livello di clip: +4dBu
- Distorsione armonica totale: ≤0,02% @ -20dB
- Distorsione di intermodulazione: ~0.02%
- Impedenza di ingresso: 220K Ω
- Impedenza di uscita: 1,8K Ω
- Rumore d’ingresso equivalente: -90dBu
- Rumore di fondo: -86dBu
- Ingresso massimo: +8dBu
Caratteristiche Generali
- Ground Lift, regolazione di fase
- Generale
- Costruzione: Telaio e guscio esterno in acciaio calibro 14
- Dimensioni (L x P x P): 4,5“ x 3,5” x 1,37” (114 x 92 x 35 mm)
- Peso: 0,5 kg (1,1 libbre)
- Alimentazione: 9 VCC – 25mA, negativo centrale
