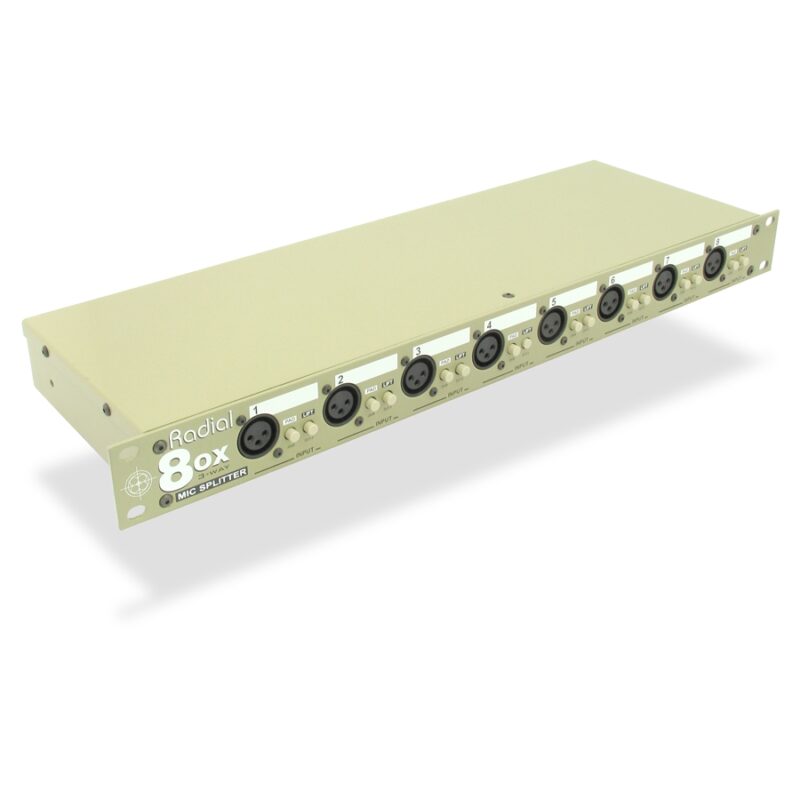

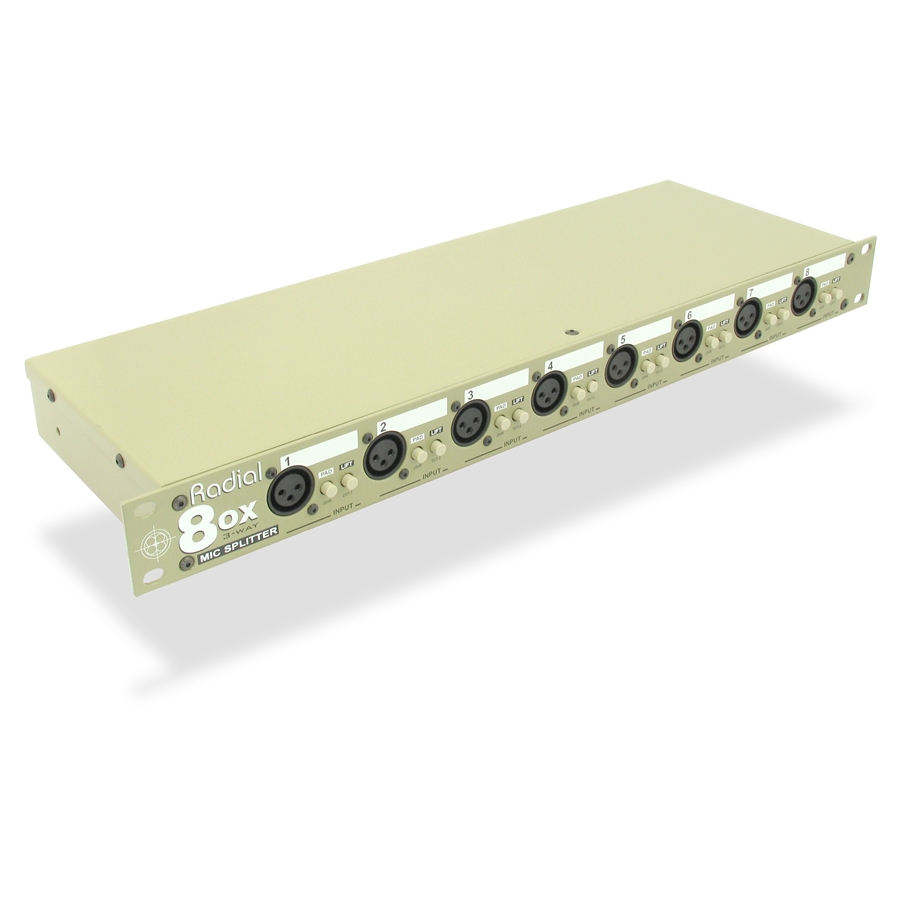

RADIAL engineering OXBj è uno Splitter Micro/Linea passivo a 8 canali con trasformatori Jensen, ideale per Live recording e Installazioni permanenti, ogni canale fornisce alimentazione Phantom 48 Volt,Pad d’attenuazione -36db e Ground Lift.
Caratteristiche di rilievo di OXBj

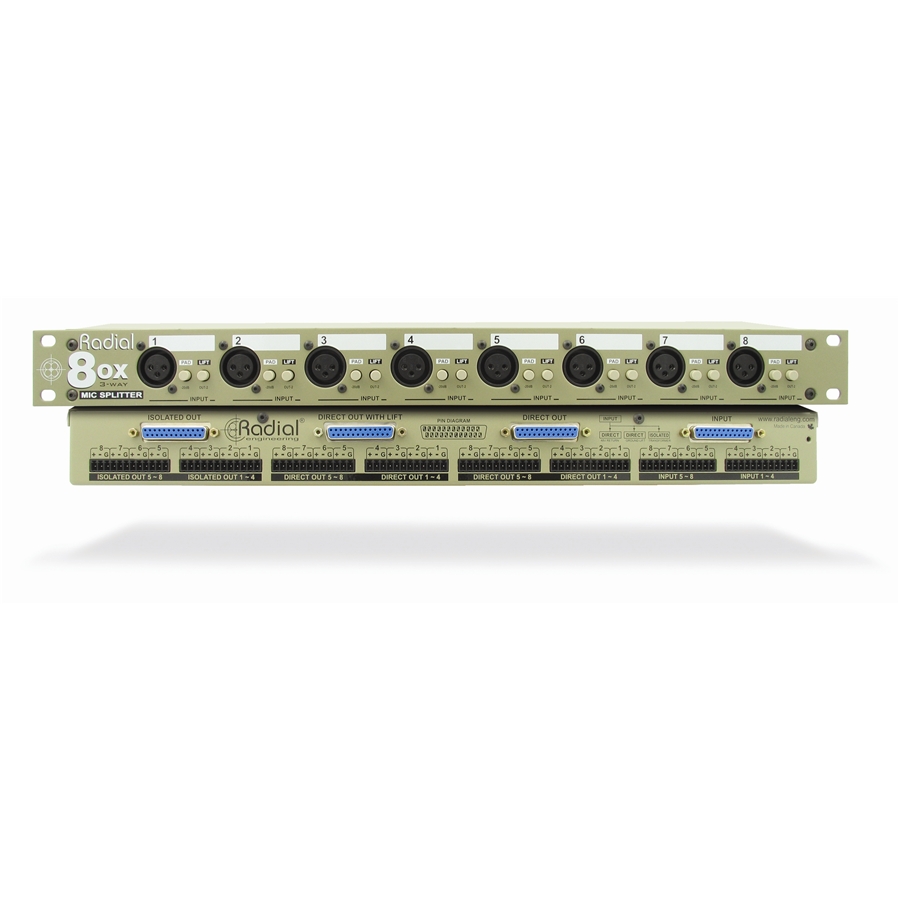

- Input microfonico XLR: Bilanciamento standard 600?, Ingresso collegato in parallelo con, il pannello posteriore D-Sub.
- Etichetta di identificazione del canale: area per poter scrivere con matita a cera ed identificare immediatamente il canale, nella configurazione dello strumento.
- Pad -36db : riduce la sensibilità ingresso, per poter collegare correttamente anche segnali di linea senza distorsione.
- Ground Lift : Aiuta ad eliminare i loop di massa
Applicazioni

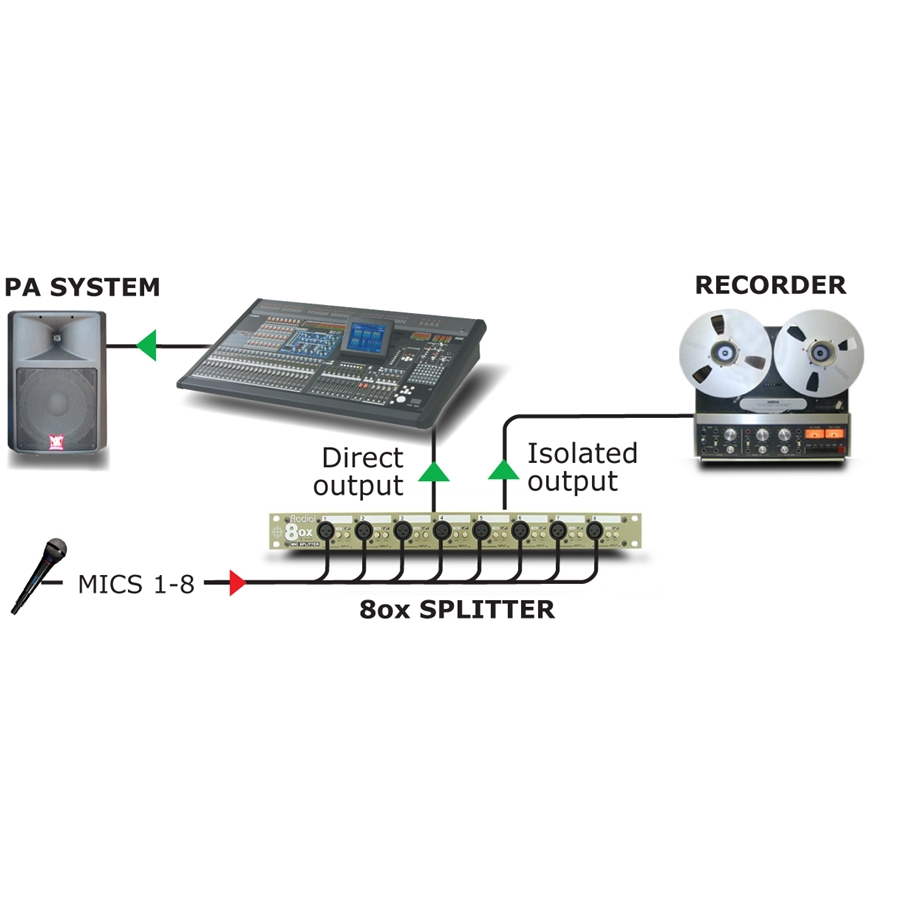

Usare OX8 per la registrazione di uno spettacolo dal vivo
OX8 è ideale per la registrazione degli spettacoli dal vivo. Collegate semplicemente i microfoni sul palco a OX8 ed inviate il loro segnale splittato al sistema di registrazione e al PA System. I trasformatori isolano il sistema di registrazione e eliminano i rumori Hum e Buzz causati dai Loop di massa.

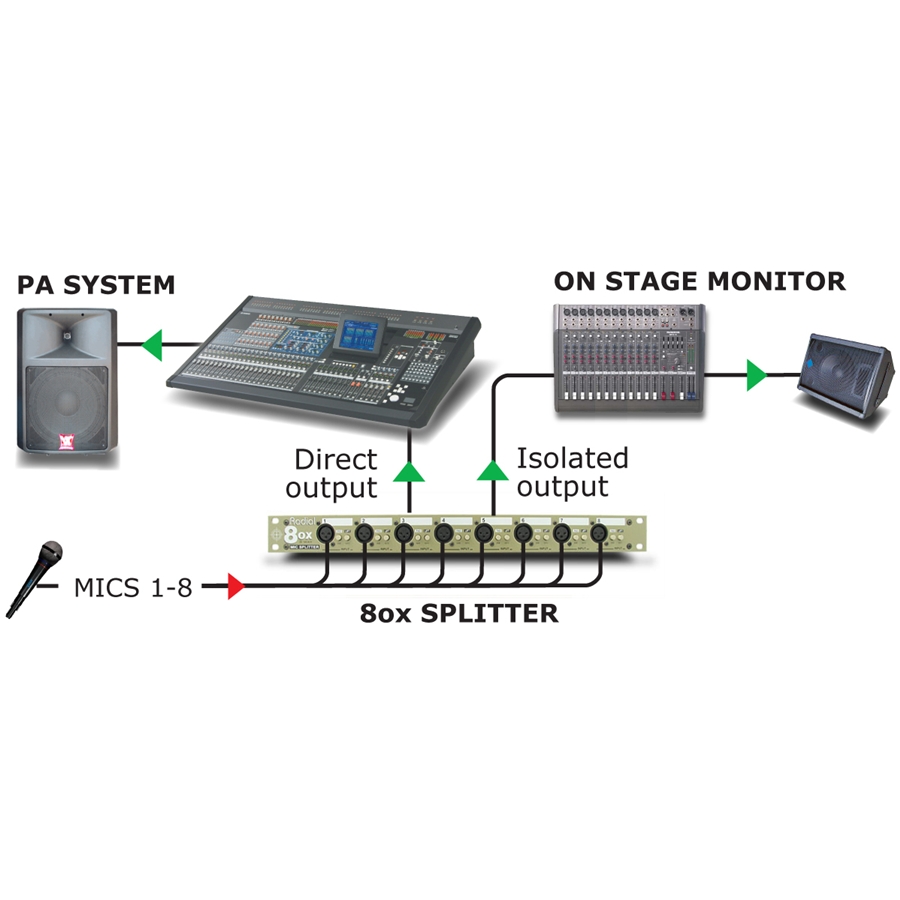

Usare OX8 dal vivo con un PA System
Non c’è nulla di più fastidioso del ronzio e dell’Hum che può giungere dai monitor del palco. OX8 è facilmente configurabile per isolare il mixer FOH e quello dei monitor per garantire l’eliminazione completa del rumore. E’ possibile utilizzare più unità per 16 o più canali.

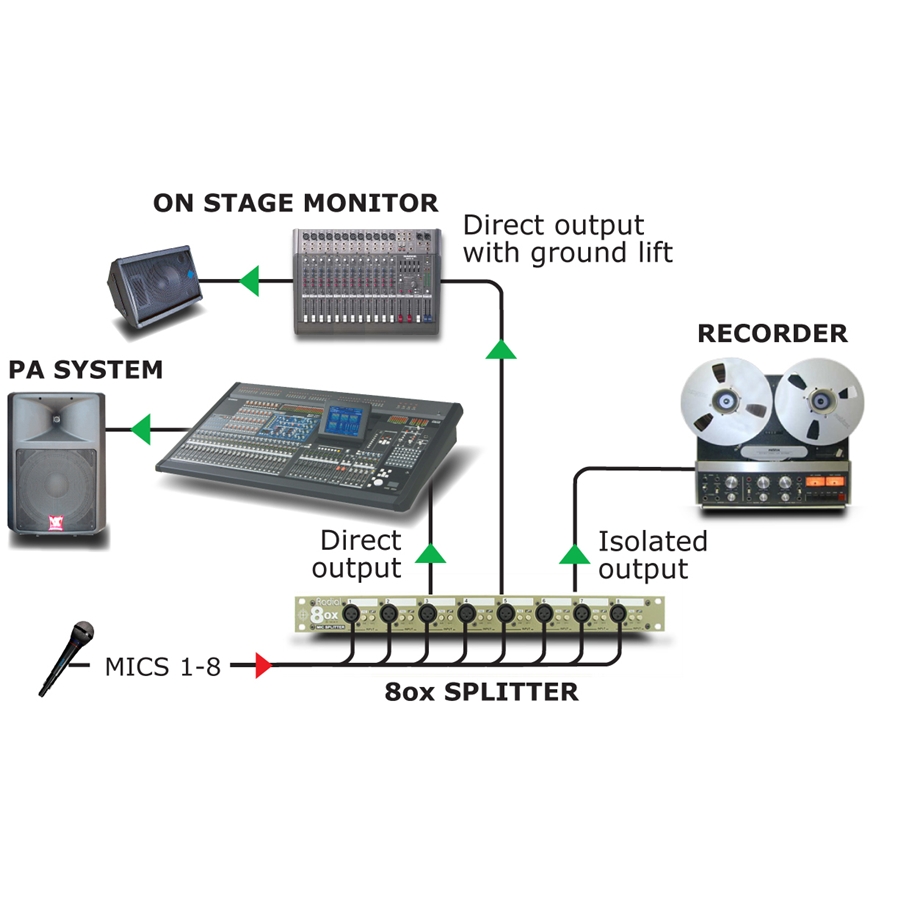

Usare OX8 per la trasmissione di un evento Live
L’uscita ausiliaria può alimentare i monitor, mentre l’uscita isolata fornisce il segnale ad un camion regia. La straordinaria qualità del suono di OX8 fornisce un feed senza distorsioni all’emittente, consentendo al sistema PA di funzionare in modo indipendente.
| SPECIFICHE TECNICHE | ||
|---|---|---|
| Tipo di circuito audio: | Splitter microfonico passivo basato su trasformatori | |
| Transformatori: | a scelta tra Jensen JT-MB-CPC o Radial Eclipse MS10 | |
| Numero di canali: | 8 | |
| Risposta in frequenza: | Jensen 20Hz ~ 20KHz (+0dB/-0.2dB) | Radial 20Hz ~ 18KHz (+0dB/-3dB) | |
| Range dinamico: | Jensen 140dB | Radial 140dB | |
| Distorsione armonica totale: | Jensen 0.003% @ 1kHz | Radial 0.005% @ 1kHz | |
| Deviazione di fase: | Jensen 0.7° @ 100Hz. 2.8° @ 20Hz | Radial 1° @ 100Hz. 5° @ 20Hz | |
| Impedenza d’ingresso: | 150 Ohms, balanced | |
| Impedenza d’uscitca: | 150 Ohms, balanced | |
| Rapporto di reiezione Common Mode : | Jensen -115dB @ 60Hz | Radial 114dB @ 60Hz | |
| Ingresso massimo: | Jensen +2dBu @ 20Hz | Radial +2dBu @ 20Hz | |
| Caratteristiche | ||
| Input pad, Ground lift | ||
| Connettori in ingresso: | XLR, Euroblock, DB-25 | |
| Connettori d’uscita: | Euroblock, DB-25 | |
| Caratteristiche generali | ||
| Costruzione: | 14-Acciaio calibrato | |
| Dimensioni (L x W x D): | 19′ x 6′ x 1.75′ (48.25cm x 15.25cm x 4.45cm) | |
| Peso: | 7.5lb (3.4 kg) | |
| Alimentazione: | Passivo, non richiede alimentazione | |
| Condizioni d’uso: | Tra 5°C e 40°C in condizioni di scarsa umidità | |
