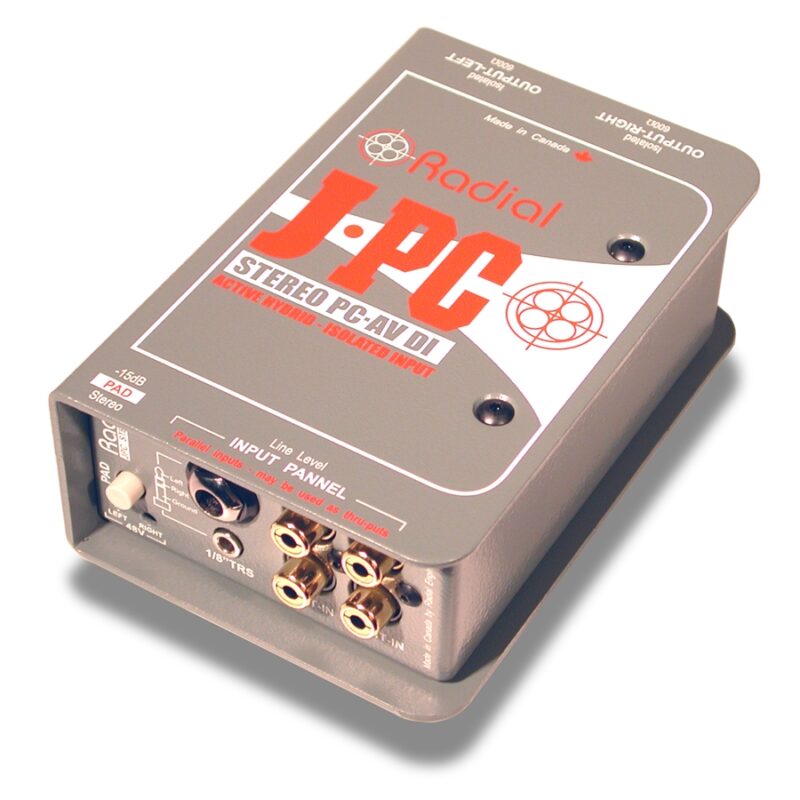

JPC di Radial engineering è un’interfaccia stereo analogica ideale per collegare ad un PA system un computer o altro dispositivo audio consumer senza i disturbi tipici indotti da queste unità. Possiede connessioni ¼’, RCA e 3,5 mm per facilitare l’interfacciamento, Pad di attenuazione -15db, Ground Lift, uscite bilanciate XLR, si alimenta tramite phantom 48V.
Caratteristiche di rilievo
- Interfaccia stereo facile da usare per computer portatili
- Percorso del segnale attivo con isolamento del trasformatore
- Elimina il ronzio e i disturbi comuni ai PC
- Diversi tipi di connettori per qualsiasi sorgente audio
Circuito ibrido a bassa rumorosità

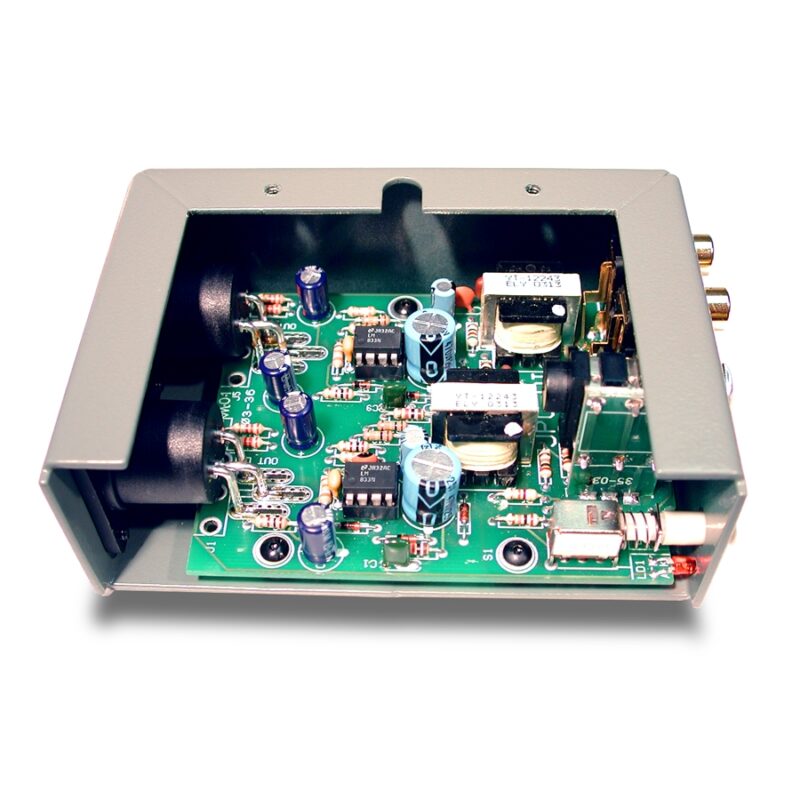

JPC è una Direct Box Stereo facile da usare adatta a qualsiasi dispositivo elettronico di consumo. Utilizza buffer attivi e isolamento del trasformatore per creare un circuito ibrido che blocca i loop di terra e riduce il rumore del sistema, insieme a condensatori di blocco CA per impedire che qualsiasi rumore del sistema audio si ripercuota nel computer. La scelta di connettori di ingresso da ¼’, RCA e 3,5 mm semplifica l’interfaccia con tutti i tipi di sorgenti audio sbilanciate come computer, smartphone e tablet, mentre le uscite sono a livello microfonico bilanciato XLR per alimentare sistemi Snake e PA. JPC viene alimentato tramite phantom a 48 V da una console di missaggio, consentendo di utilizzarlo in ambienti da concerto senza richiedere un alimentatore esterno.
Applicazioni pratiche di JPC
Utilizzo di JPC con un computer
I computer sono spesso causa di rumore nei PA system. La combinazione dell’isolamento del trasformatore con un circuito di pilotaggio attivo di JPC aiuta a ridurre il rumore eliminando le correnti vaganti.
Utilizzo di JPC con un DJ Set
JPC è particolarmente indicato nella gestione nella tipologia di audio generato da CD e file audio digitali. Isolando la sorgente con il PA System si eliminano anche i rumorosi Loop di terra.
Utilizzo di JPC con gli Smartphone
Il jack TRS da 3,5 mm (1/8′) di JPC semplifica l’interfacciamento di dispositivi di riproduzione portatili. Ciò agevola l’utilizzo di tracce audio sbilanciate nel PA System dall’ingresso microfonico bilanciato di una console.
Specifiche tecniche JPC
- Tipo di circuito audio: Buffer e Inverter Unity Gain che utilizzano amplificatori operazionali ad alte prestazioni audio a basso rumore
- Numero di canali: 2
- Risposta in frequenza: 20Hz ~ 20kHz +/- 2dB
- Dinamica: 111dB
- Distorsione armonica totale: 0.01% @ -15dBu Output
- Distorsione d’intermodulazione: meno di 0.15% ad ogni livello sotto il clipping
- Deviazione di fase: +29º a 20Hz | -5º a 1kHz | -80º a 20kHz
- Impedenza d’ingresso: 10k?
- Impedenza d’uscita: 600?
- Rumore d’ingresso equivalente: -94dBu
- Rumore residuo: -97dB below 0dB Out
- Massimo livello d’ingresso: +17dBu
Caratteristiche
- Pad d’attenuazione, Ground lift, Phantom Power
- Connettori d’ingresso: 1/4′, RCA, 3.5mm TRS
- Connettori d’uscita: XLR
Specifiche Generali

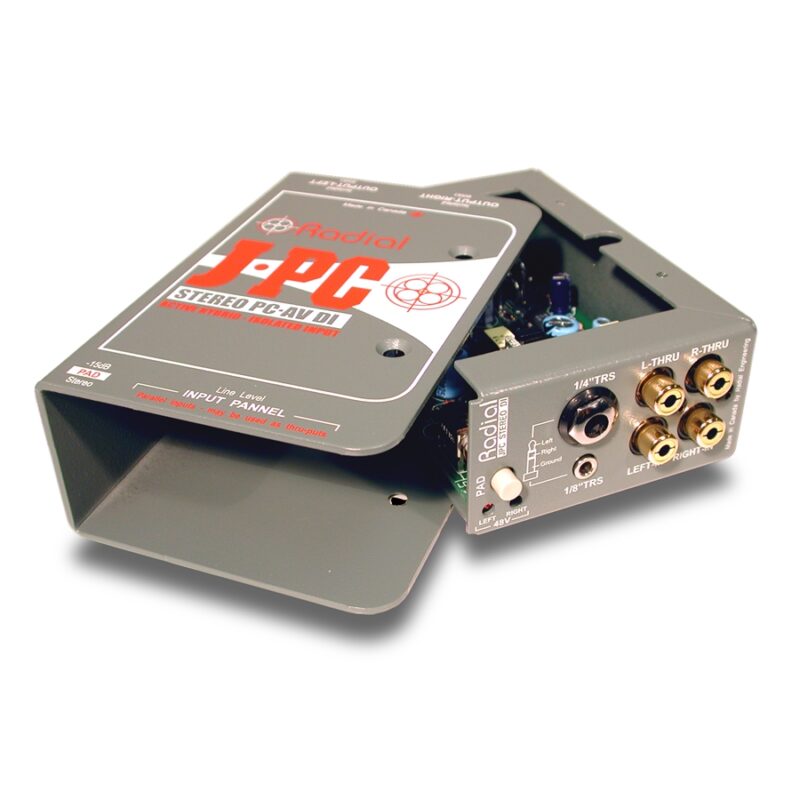

- Costruzione: Telaio e guscio esterno in acciaio calibro 14
- Dimensioni (L x W x D): 84 x 127 x 48mm – 3.3′ x 5.0′ x 2′
- Peso: 720 g – 1.55lb
- Alimentazione: 48V Phantom Power (ogni canale richiede 48V phantom)
- Condizioni d’uso: luoghi asciutti solo tra 5°C e 40°C
