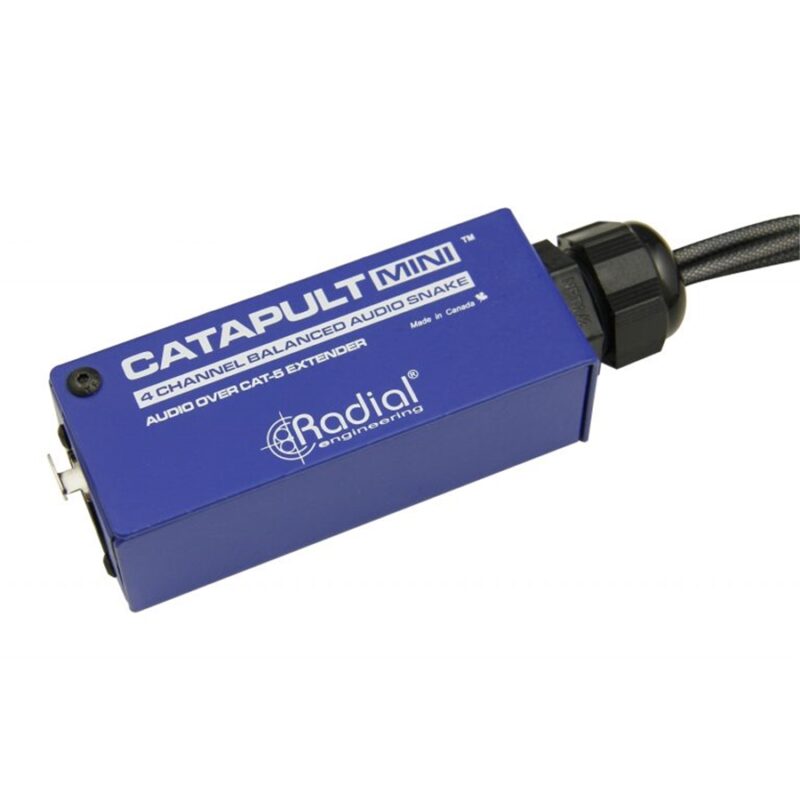

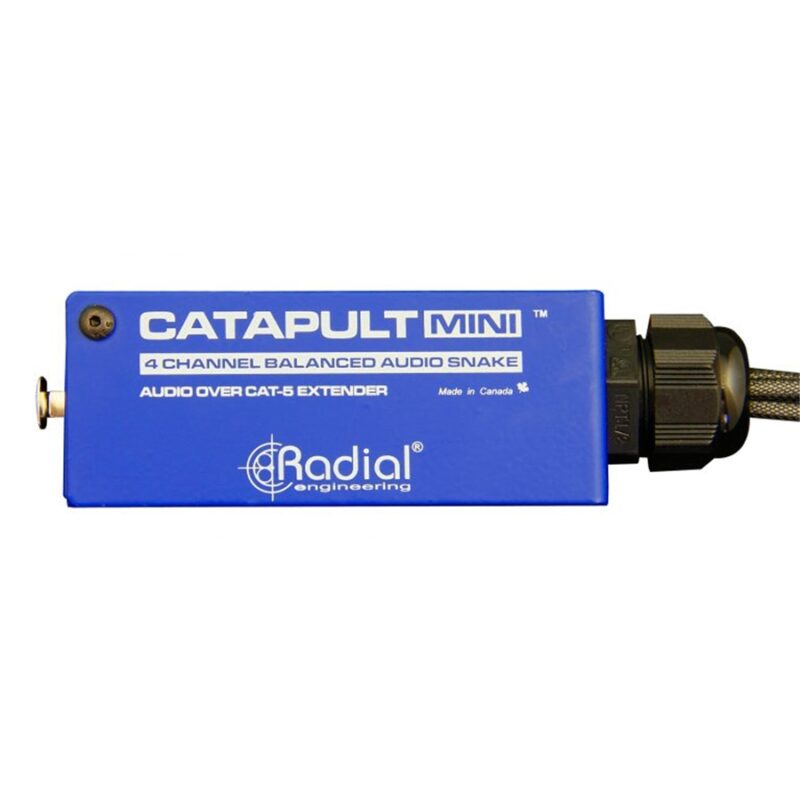

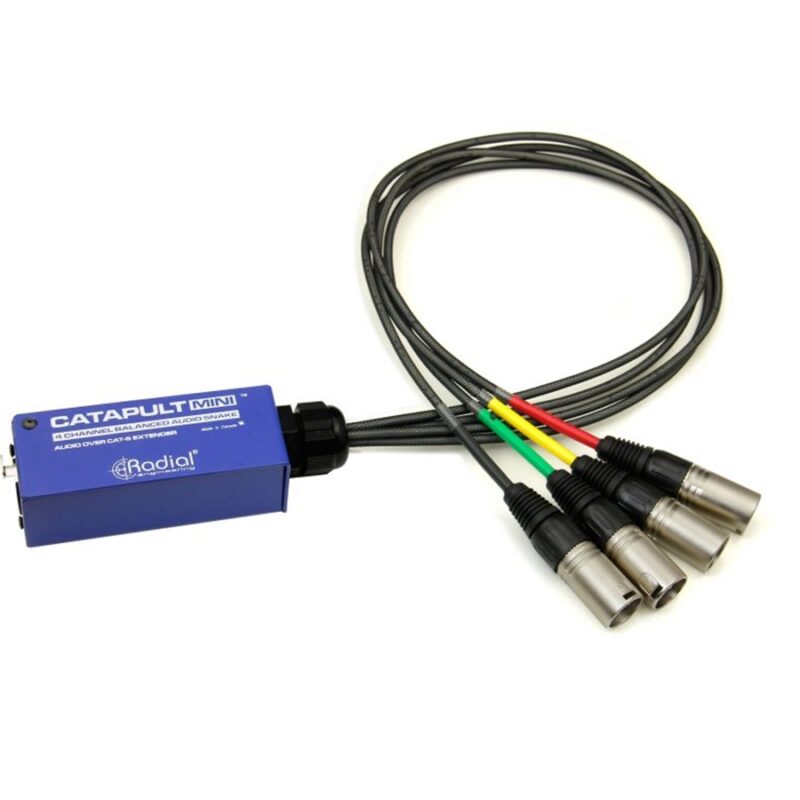

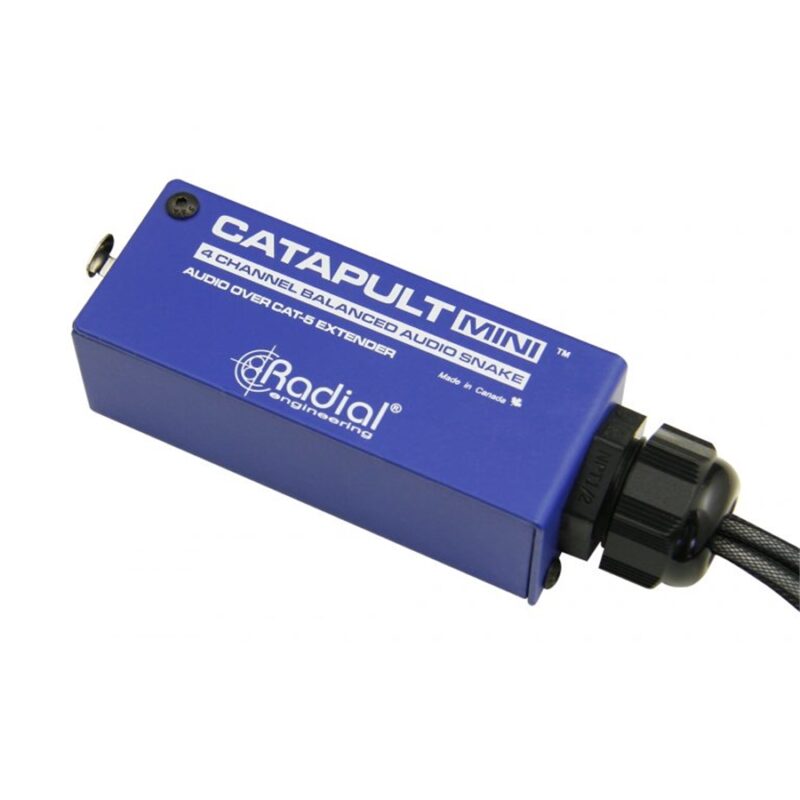

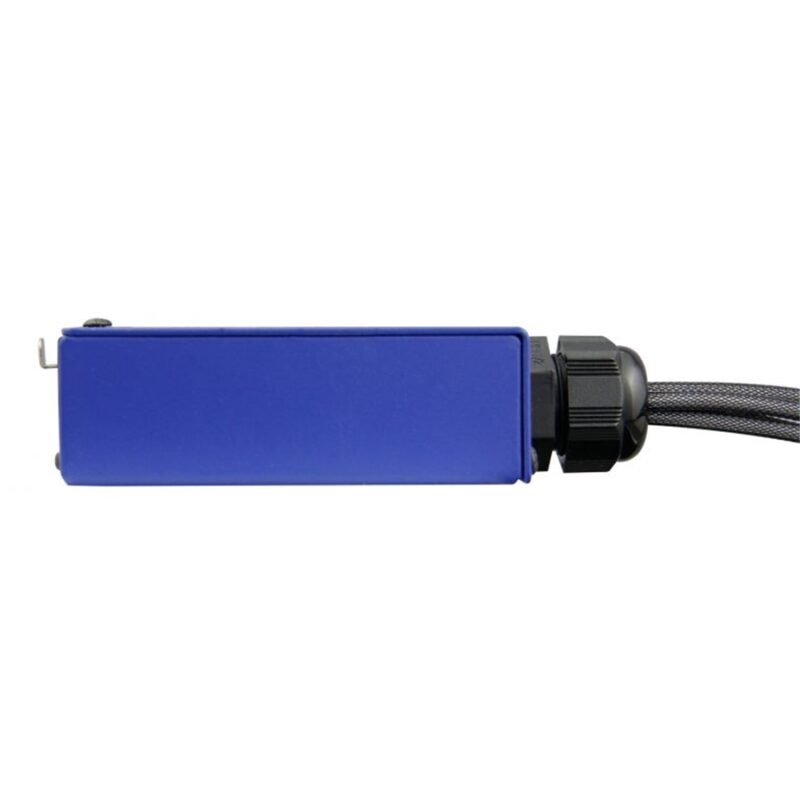

Catapult Mini è uno snake audio compatto a 4 canali che consente l'invio di segnali audio analogici tramite cavo STP (Shielded Twisted Pair) standard Cat 5 o Cat 6.
Caratteristiche principali
- Invia quattro canali audio analogici su un unico cavo Cat 5/6
- Funziona con sistemi via cavo già esistenti
- Compatto e leggero, ma resistente e robusto
- L’economico cavo Cat 5/6 sostituisce gli ingombranti snake audio multicanale
I Catapult Mini RX e TX si comportano come un tipico snake audio a quattro canali; consentono di inviare segnali microfonici o di linea da una posizione a un'altra senza perdita di segnale, rumore, interferenze e senza conversione audio digitale. Ciò che rende unico il sistema Catapult è l'utilizzo del cavo Ethernet Cat 5, ampiamente disponibile, leggero ed economico. È sufficiente collegare un cavo Cat 5 schermato tra due qualsiasi moduli Catapult che utilizzeranno i conduttori analogici del cavo per fornire quattro linee audio bilanciate a qualsiasi destinazione.
Audio analogico con cablaggio Cat 5
Operatività con cablaggio diretto passivo

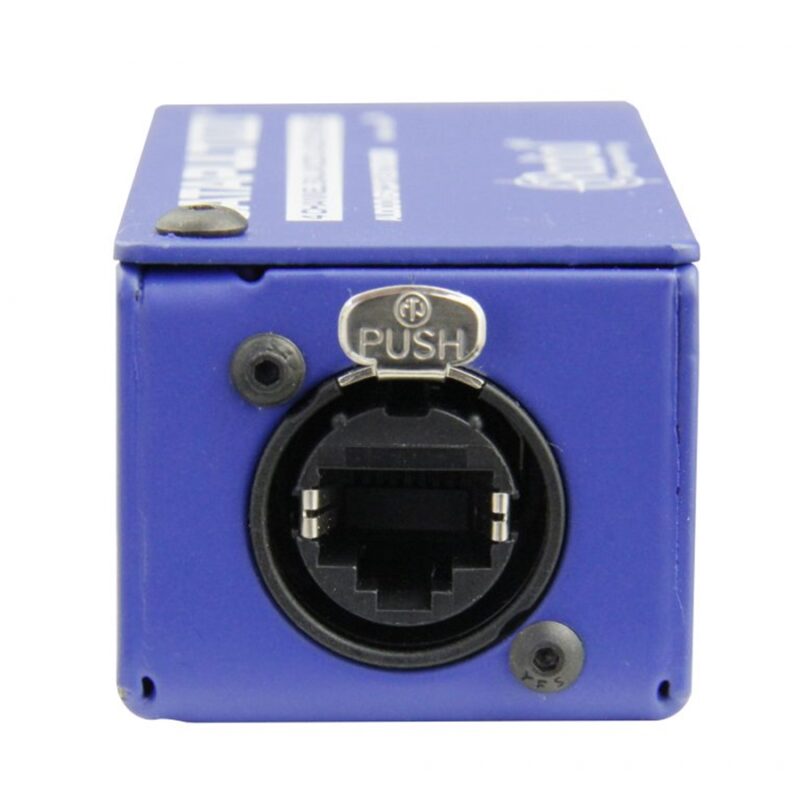

I moduli Catapult non richiedono alimentazione e, poiché mantengono il segnale nel mondo analogico, non è necessaria alcuna conversione digitale. La connessione con cablaggio diretto dai connettori XLR al connettore RJ45 su cavo Cat 5 garantisce il passaggio dell'audio senza colorazione o distorsione.

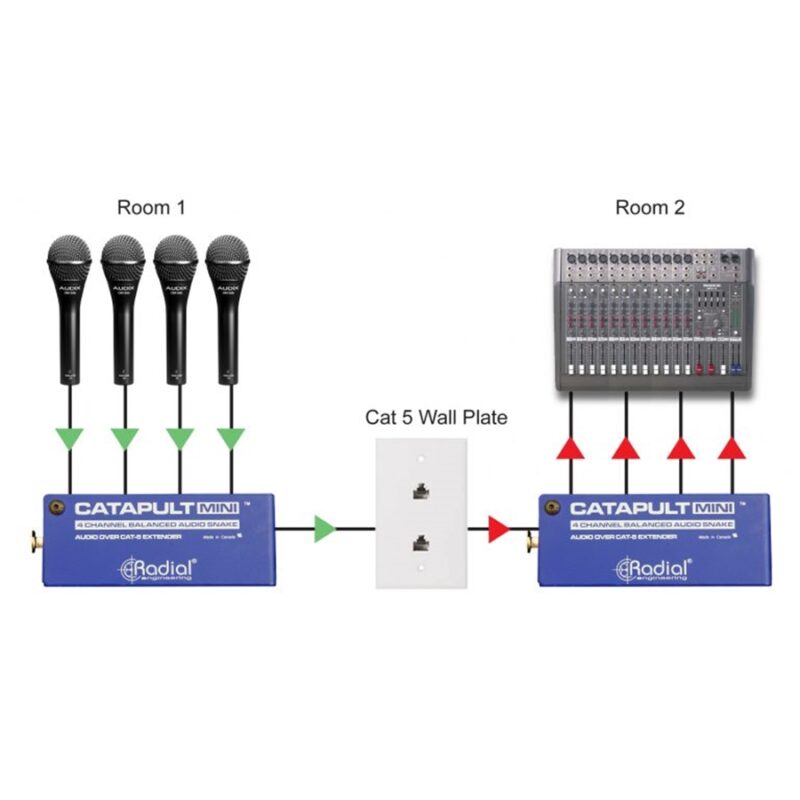

Utilizzare installazioni di cavi preesistenti
Molte location sono già pre-cablate con cavi Cat 5, è perciò possibile sfruttarli per trasmettere l'audio tra stanze distanti senza dover installare nuovi cavi. Ciò elimina la necessità di cavi audio multicanale ingombranti e costosi e consente di beneficiare del cavo di rete installato per collegarsi facilmente da una stanza all'altra.
Mix & Match
Tutti i moduli Radial Catapult sono compatibili tra loro e ciascuno è venduto singolarmente, è possibile quindi selezionare la combinazione più adatta alle proprie esigenze. I Catapult Mini RX e TX possono essere utilizzati accoppiati insieme, per creare un compatto snake audio a 4 canali. Tuttavia, se si preferisce disporre di una Stage Box per collegare i microfoni, ma si desidera un cavo breakout compatto che si adatti nel case del mixer, è possibile combinare Catapult TX4 con Catapult Mini RX. I diversi tipi di moduli consentono di personalizzare i dispositivi di trasmissione e ricezione per qualsiasi applicazione.
Catapult Mini – Applicazioni

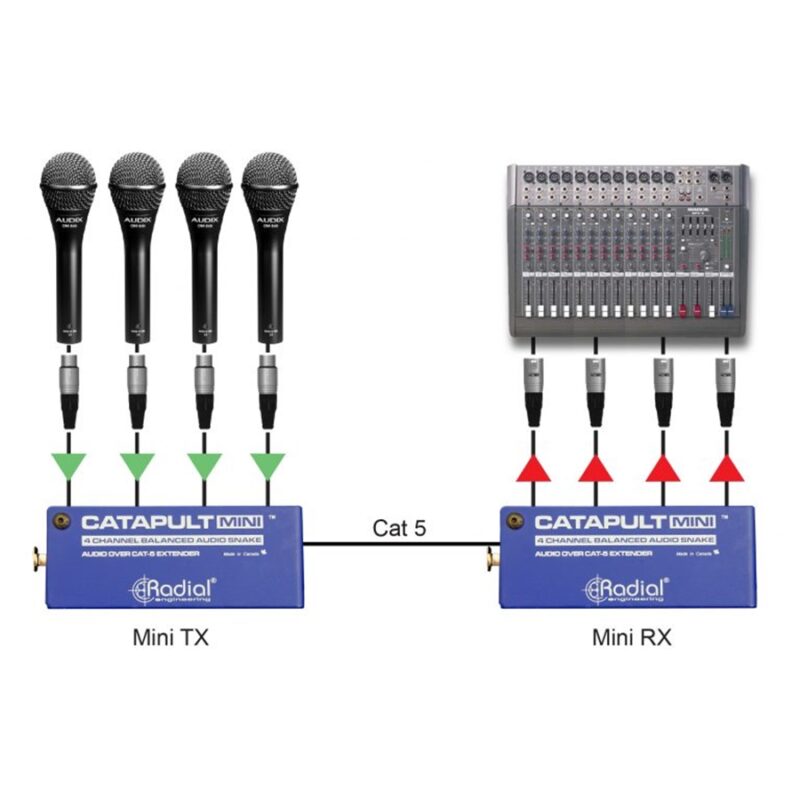

Utilizzo di Mini TX con Mini RX
È possibile collegare direttamente Mini TX e RX con un cavo Cat 5 singolo, ottenendo un robusto snake audio analogico a 4 canali in grado di fornire segnali bilanciati su lunghe distanze con elevata qualità audio.

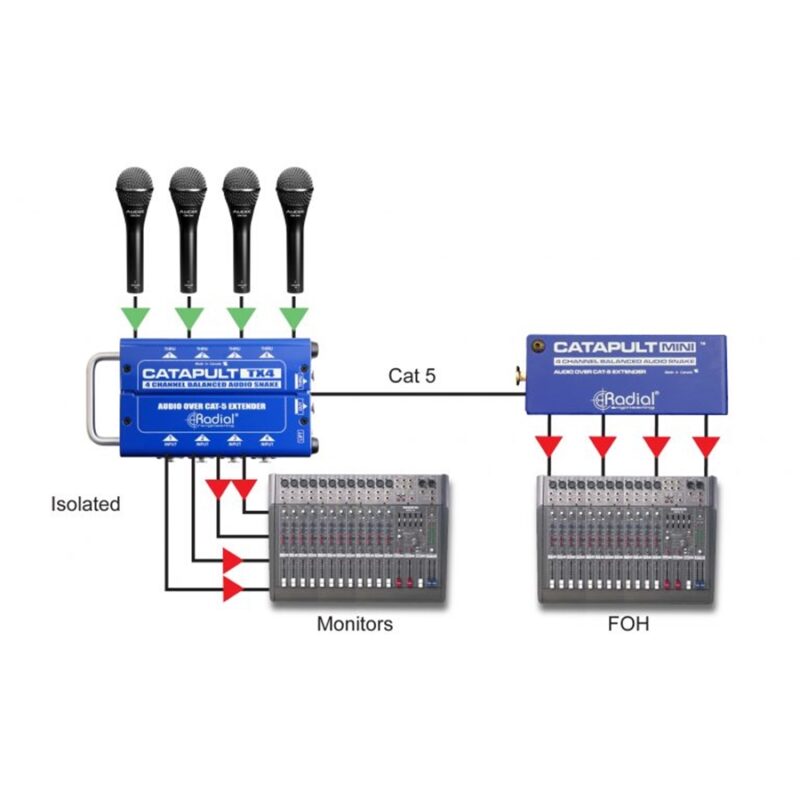

Utilizzo di Mini RX con Catapult TX4
È possibile utilizzare Catapult TX4 con Mini RX per inviare segnali audio da un palco alla console FOH. Catapult TX4 offre una robusta Stage Box da palco per collegare i vostri microfoni, mentre la Mini RX è abbastanza piccola da stare nel case di un mixer, con i suoi connettori di uscita XLR collegati direttamente al mixer. In caso di divisione (split) dei segnali sul palco, è possibile utilizzare uno dei moduli Catapult isolati da trasformatore: TX4M per i segnali microfonici o TX4L per l’operatività con segnali di linea.
Utilizzo di Mini TX con Catapult RX4
Mini TX può essere abbinato a Catapult RX4 per alimentare le uscite di una console su un rack di amplificatori di potenza posizionato a distanza. Per bloccare le tensioni DC vaganti ed evitare il rumore attraverso il sistema, RX4L ha trasformatori di isolamento a livello di linea che eliminano rumori e ronzii, oltre a quattro uscite XLR dirette per alimentare un altro dispositivo come un'interfaccia di registrazione. Per l'isolamento dei segnali a livello microfonico, è possibile utilizzare RX4M.
Specifiche Tecniche Catapult Mini
- Tipo di circuito audio: Splitter Passivo
- Risposta in frequenza: 7Hz ~ 20KHz
- Dinamica: 140dB
- Distorsione armonica totale: 0.0005% @ 1kHz
- Rapporto di Common Mode Rejection: >103dB
- Massimo livello d’ingresso: +35dBu
Caratteristiche
- Ground lift
- Connettori d’ingresso: XLR, TRS, RJ45 (dipendente dal modello)
- Connettori d’uscita: XLR, TRS, RJ45 (dipendente dal modello)
Specifiche Generali
- Costruzione: Telaio e guscio esterno in acciaio calibro 16
- Dimensioni (L x W x D): 105 x 40 x 33mm – 4.125" x 1.56" x 1.31"
- Peso: 0.4kg 0.85lb
- Alimentazione: Passiva, non richiede alimentazione
- Condizioni d’uso: in luoghi asciutti solo tra 5°C e 40°C
