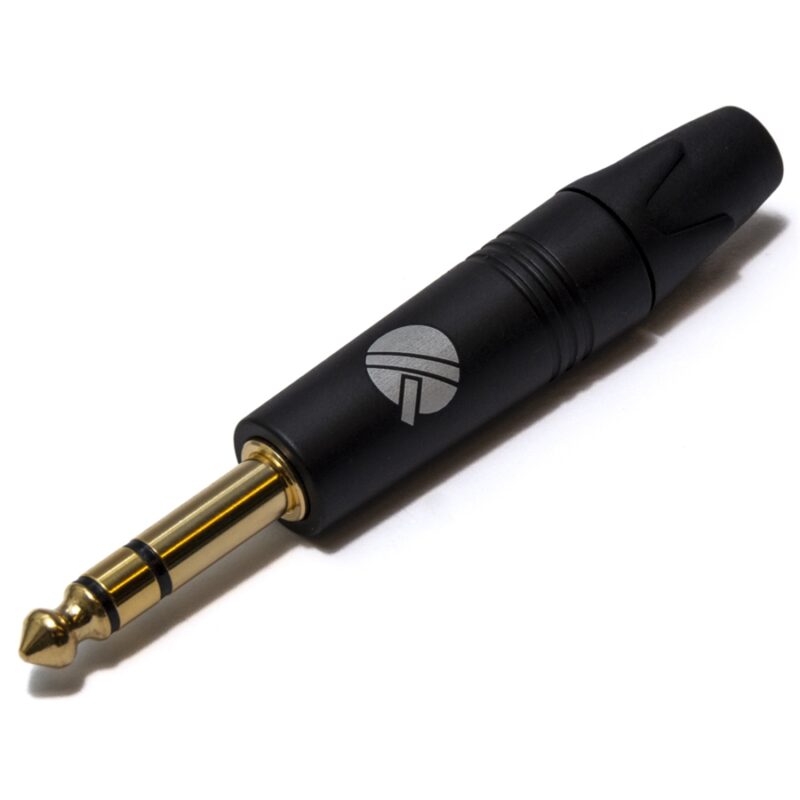

Quik Lok G/120
Connettore Jack
Connettore Jack Stereo TRS 6.3 mm
Corpo in metallo con copertura/fermacavo in materiale plastico
Plug dorato
Finitura Black
Il connettore G/120 è utilizzato nei modelli della serie Quik Lok ITALIAN STANDARD B (ITST B):
– ITST/JS B cavo strumento bilanciato Jack Stereo TRS 6.3 ≤-≥ Jack Stereo TRS 6.3
– ITST/MJS B cavo microfonico XLR Maschio ≤-≥ Jack Stereo TRS 6.3
– ITST/FJS B cavo microfonico XLR Femmina ≤-≥ Jack Stereo TRS 6.3
Il connettore JACK
Il connettore Jack (spinotto Jack o semplicemente Jack) è un connettore elettrico comunemente utilizzato per trasportare segnali in bassissima tensione, per lo più segnali audio in forma analogica. È stato inventato nel XIX secolo per l’utilizzo in centralini telefonici ed è uno degli standard più datati di connettore elettrico ancora in uso.
Le versioni
Le diverse versioni di connettori Jack per disponibilità di contatti sono:
Jack TS: 2 contatti, utilizzato in ambito audio per segnali sbilanciati
Jack TRS: 3 contatti, utilizzato in ambito audio per segnali stereo oppure mono bilanciati (detto anche Jack Stereo)
Jack TRRS: 4 contatti, utilizzato per segnali stereo più microfono o canali video, switch etc
Jack TRRRS: 5 contatti, utilizzato in alcuni dispositivi portatili con doppio microfono o uscita bilanciata stereo etc
I diametri
Sub Mini Jack: 2.5 mm, utilizzato per cuffie, smartphone, console, videocamere etc
Mini Jack: 3.5 mm (1/8′ in standard anglosassone), utilizzato per cuffie, smartphone, lettori mp3, schede audio etc
Jack: 6.3 mm (1/4′ in standard anglosassone), utilizzato per strumenti musicali, cuffie, amplificatori etc
NATO Plug: 7.13 mm, impiegato per lo più in ambiti speciali come applicazioni militari, cuffie per l’aviazione etc
Le forme
Dritto: l’uscita del connettore prosegue nella stessa direzione del cavo
Angolato a 90°: detti anche Jack ‘a pipa’ o a Jack ‘a L’, impiegati per ragioni di spazio, per evitare urti, spesso in abbinamento alla forma piatta o flat
