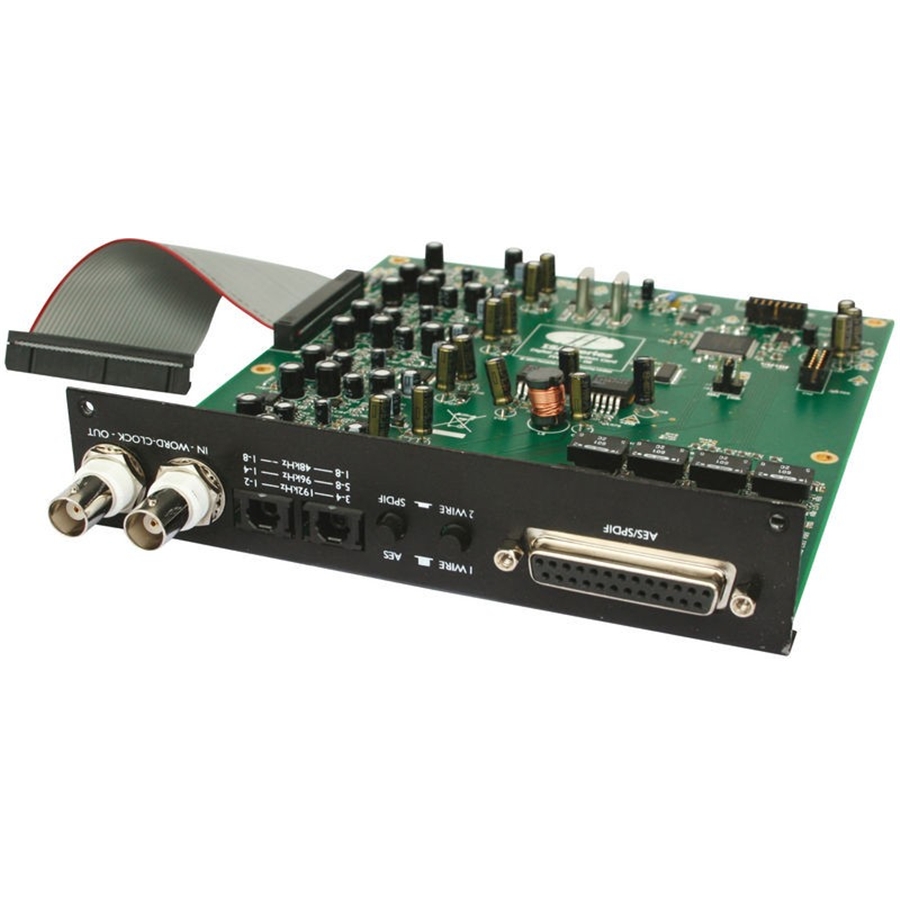

Scheda ADC opzionale (-122dB A-weighted) con 8 Ch (fino a 192kHz). Sono supportati i formati AES, (sia single che dual wire.) SPDIF, ADAT™, con frequenza di campionamento selezionabile tra 44.1, 48, 88.2, 96, 176.4 e 192kHz, (per ADAT oltre i 48Khz, naturalmente, tramite 2 porte), word clock interno o esterno e 256X clock, S/N Ratio migliore di 121dBfs ‘Pesato-A’.
Le connessioni avvengono tramite 2 connettori D-type a 25-pin e standard lightpipe; per il word clock ci sono connettori BNC In e Out. Secondo la frequenza di campionamento selezionata, è possibile utilizzare le seguenti combinazioni di uscite contemporaneamente:
- 48kHz o inferiore: 8 AES + S/PDIF + 2 x 8 ADAT = max. 32 uscite simultanee
- 96kHz: 8 AES* + S/PDIF + 8 ADAT = max. 24 uscite simultanee
- 192kHz: 8 AES* + S/PDIF +4 ADAT** = max. 20 uscite simultanee
NB: supporta entrambe le configurazioni AES single-wire e split-wire; la split wire ovviamente, ridurrà il numero massimo di uscite simultanee.
**Il protocollo ADAT SMUXIV supporta frequenze di campionamento superiori a 96Khz: a 176.4 e a 192Khz sono disponibili solo i canali dall’1 al 4. Naturalmente, le 8 uscite di linea possono essere utilizzate contemporaneamente a tutte le uscite ADAT AES e S/PDIF
