Allen & Heath SQ Rack è il mixer digitale dall’ingombro di 4 unità basato sul potente motore FPGA XCVI a 96kHz. SQ RACK dispone di 16 ingressi mono con rispettivi preamplificatori microfonici e 3 ingressi stereo, che è possibile espandere fino a 48 canali di ingresso. È dotato di 8 stereo FX con i rispettivi ritorni, di 12 uscite XLR, AES out e porta SLink. SQ RACK è progettato per i professionisti che lavorano nel campo del live, della registrazione e dello streaming e offre audio ad alta risoluzione con una latenza inferiore a 0,7 ms. La stessa potenza e fedeltà degli altri modelli della serie Allen & Heath SQ.

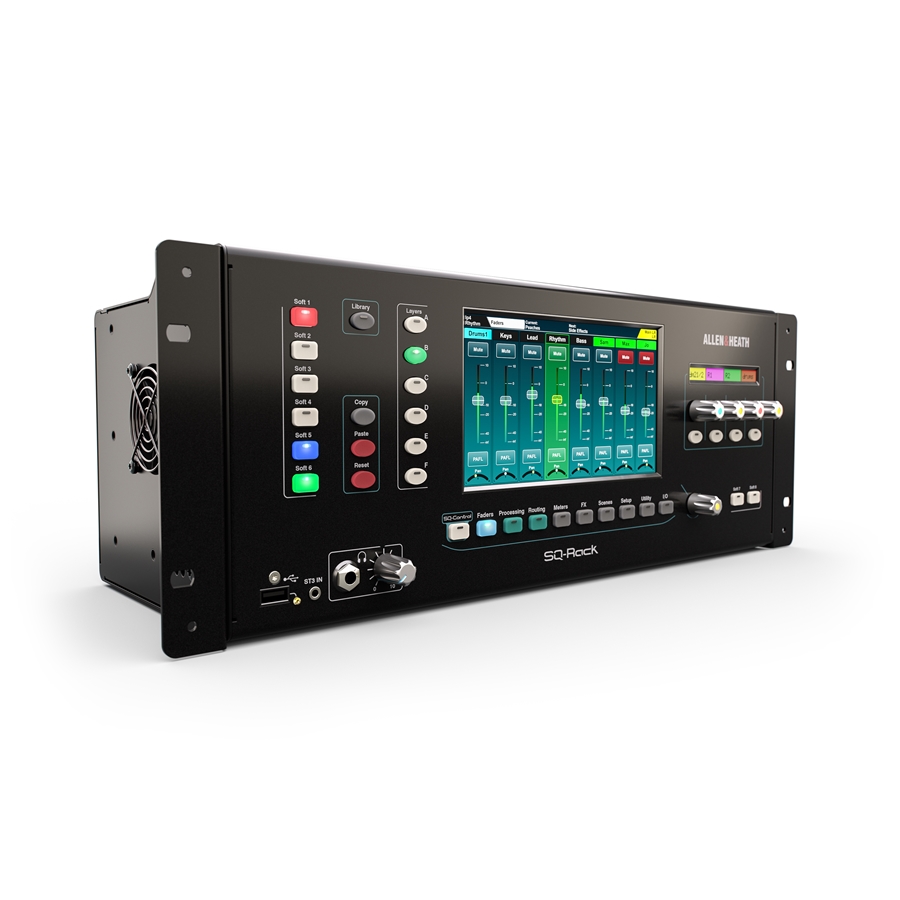

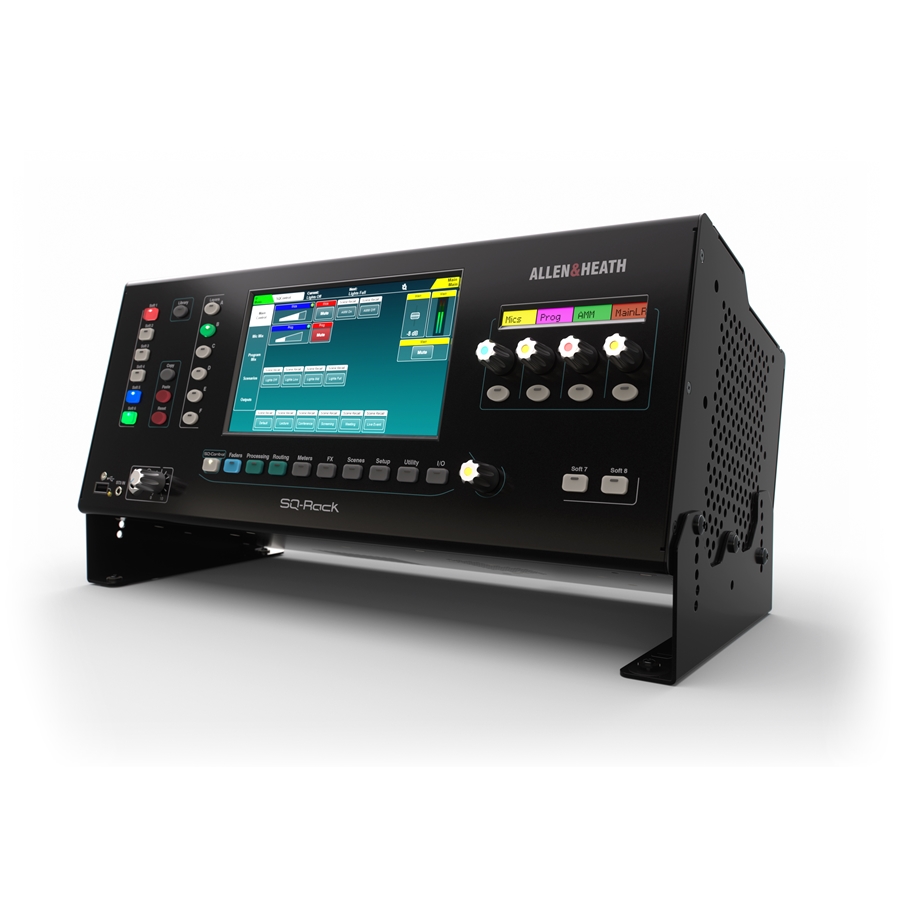

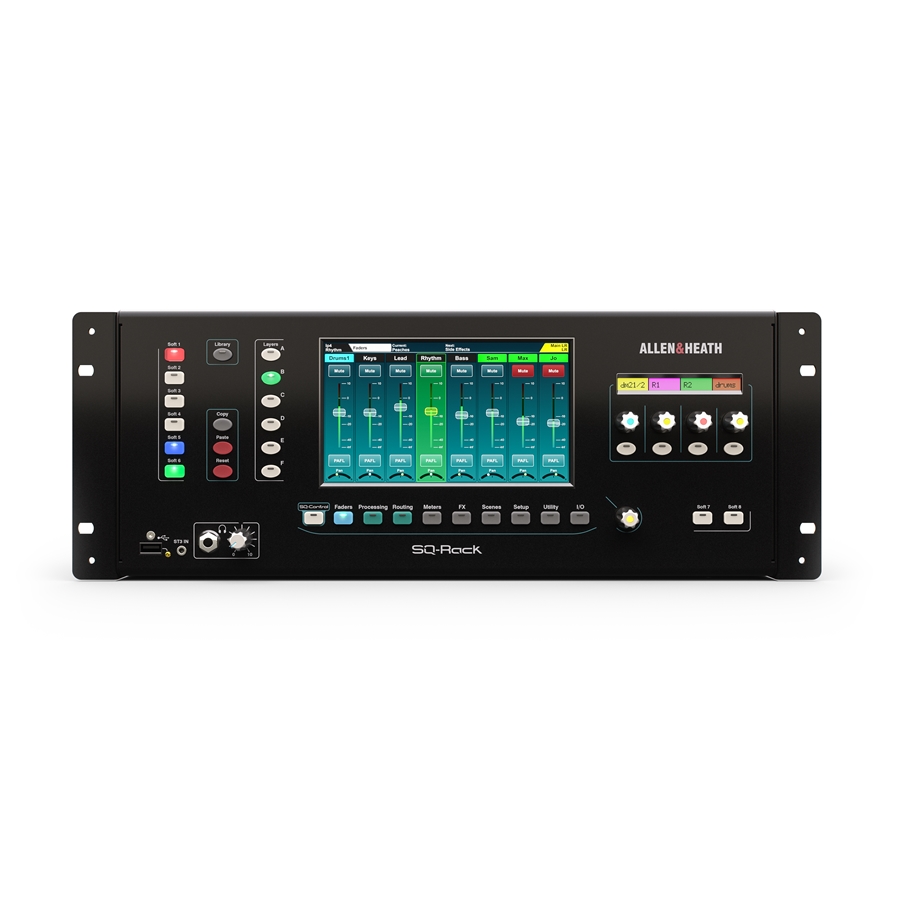

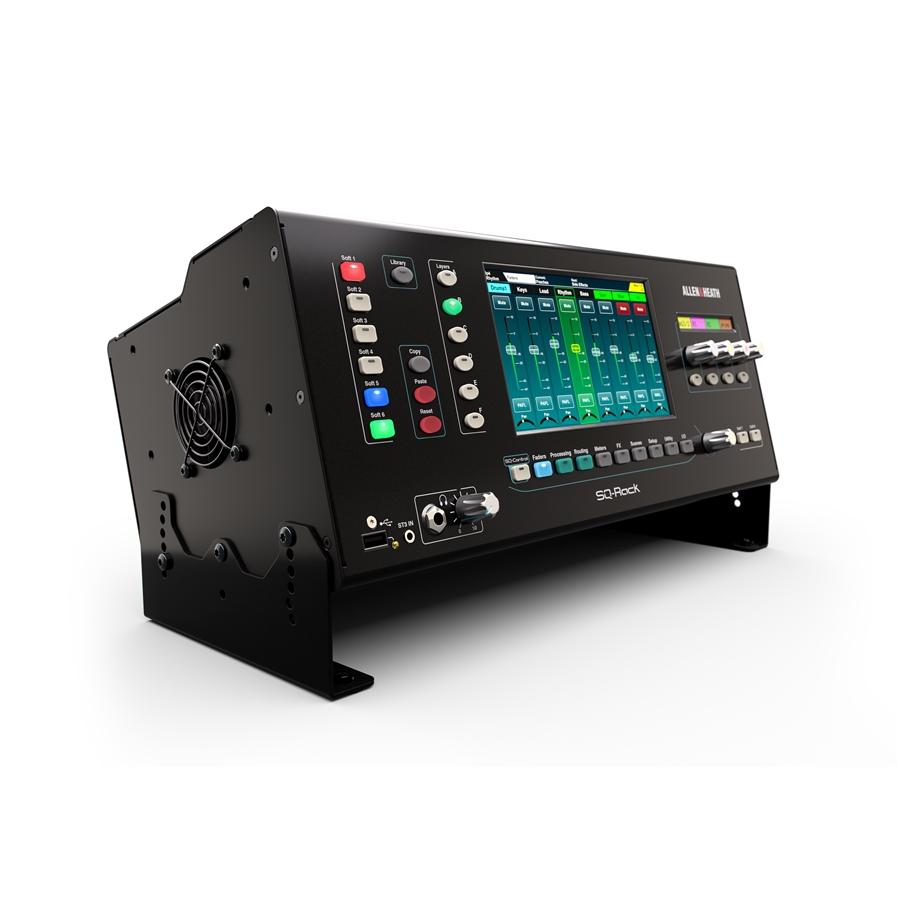

Controlli del mixer SQ Rack
In questa versione fader-less tutti i controlli del mixer sono disponibili tramite lo schermo touch screen o tramite l’app (iOS, Android) SQ MixPad. Come per gli altri modelli i fader di Allen & Heath SQ hanno 6 layer di comandi, assegnabili tramite i bottoni dedicati evidenziati nell’immagine in blu, tramite i quali possiamo accedere a 96 channel strip rendendo possibile controllare canali, ritorni, master e DCA. In questo modello troviamo 2 nuovi tasti, evidenziati in rosso nell’immagine sottostante:
SQ CONTROL: ci permette di accedere ad una schermata dedicata ‘SQ-Control’ per il controllo semplificato del mixer. Questa schermata può essere personalizzata inserendo i controlli dei parametri che riteniamo più utili inclusi i livelli delle mandate, mute e dei SoftKey. Questa schermata corrisponderà al layout di un’app ‘SQ-Control’, disponibile per iOS e Android, associata.
FADER: ci consente di accedere alla schermata dedicata ai fader virtuali del nostro mixer.
Per regolare il valore di un parametro selezionato possiamo usare il touch screen o, se vogliamo un controllo più preciso, il potenziometro dedicato cerchiato in arancione nell’immagine. Sul pannello principale troviamo 8 SoftKey assegnabili sia alle funzioni interne del mixer che via MIDI a una DAW, sono evidenziati in giallo mentre i 4 SoftRotary, anch’essi con funzione assegnabile dall’utente, sono a destra dello schermo evidenziati in verde.
Input e Output fisici.

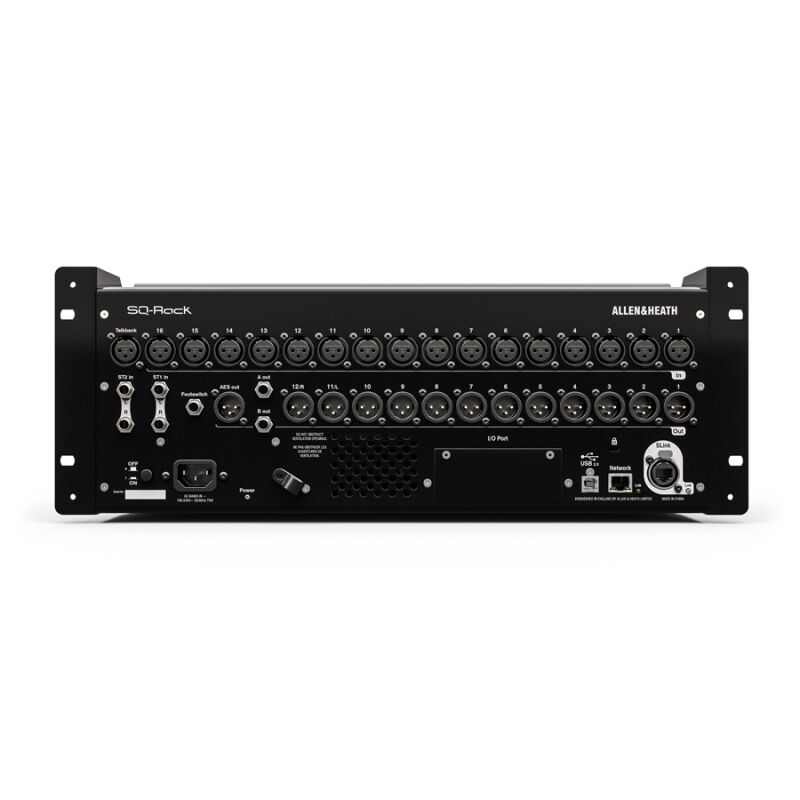

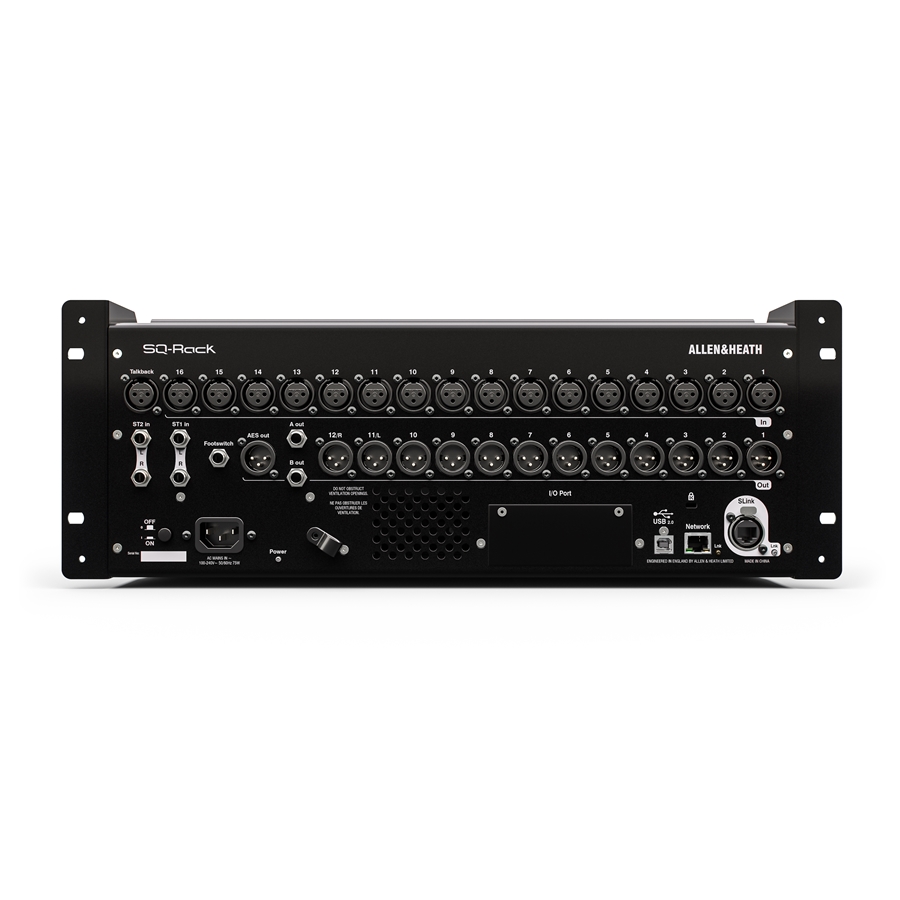

Ingressi e uscite
Allen & Heath SQ RACK dispone di 16 ingressi XLR con preamp per segnale microfonico o di linea, 2 stereo inputs su connettori TRS da ¼”, un ingresso di linea stereo su connettore minijack da 3,5mm e un ingresso per talkback su XLR. Le uscite da 1 a 10 per i Mix sono su connettri XLR, le uscite 11/12 sono destinate al Main Out e sono anche esse su connettori XLR. Troviamo due uscite su TRS per out A e out B e un’uscita su XLR per AES out.
Registrazione Multitraccia
L’SQ-Drive rende semplice e veloce l’acquisizione di una registrazione multitraccia o stereo a 96kHz dello spettacolo direttamente su una chiavetta o unità USB. Allen & Heath SQ Rack dispone di un’interfaccia audio integrata 32×32 96kHz per la registrazione multitraccia, tracce di accompagnamento o applicazioni di soundcheck virtuale. L’interfaccia è compatibile sia con Mac che con PC ed è dotata di funzionalità di controllo MIDI e DAW.
Se 32 canali non fossero sufficienti, è possibile espandere gli ingressi e le uscite installando una scheda di rete audio Dante o Waves raggiungendo così i 64×64 canali.
Elaborazione potente su tutti i canali
Allen & Heath SQ Rack è dotato per ogni canale di tutti i processori di segnale necessari per creare un mix perfetto. Ognuno degli ingressi dispone di HPF, un gate super veloce con sidechain e filtro, un equalizzatore parametrico a 4 bande e compressore Peak/RMS per il controllo e la modellazione di livelli e transienti. I mix hanno sia l’equalizzatore grafico da 28 bande che uno parametrico ed un compressore pronti per essere attivati ??quando richiesto. Il core XCVI consente anche ai compressori dell’Allen & Heath SQ Rack di avere il proprio canale in parallelo, senza problemi di fase o di coerenza.
Effetti audio e libreria di effetti RackExtra
Allen & Heath SQ Rack è dotato di 8 motori di effetti stereo e viene fornito completo dell’acclamata libreria RackExtra, con emulazioni di leggendari riverberi classici, gated reverb, delay, modulatori e altro ancora. Ogni effetto ha il proprio ritorno stereo dedicato, quindi non è necessario utilizzare nessuno dei 48 canali di ingresso.
Plug-In DEEP
L’architettura di elaborazione DEEP dell’Allen & Heath SQ Rack consente agli utenti di selezionare con cura compressori e preamplificatori della serie Boutique, che propone emulazioni performanti, adatti a diversi stili ed esigenze. I plug-in DEEP possono essere incorporati direttamente negli ingressi del mixer e dei canali mix, il tutto senza aggiungere latenza al sistema e senza creare problemi di configurazione. È possibile sfogliare i vari plugin DEEP sul sito web “shop.allen-heath.com”.
AMM: Automatic Mic Mixer
L’AMM è molto funzionale in applicazioni quali conferenze e riunioni in cui più microfoni sono aperti contemporaneamente, AMM lavora riducendo il rumore di fondo, minimizzando il rischio di feedback e mantenendo tutte le sorgenti sonore allo stesso livello, garantendo che il contributo di ciascun oratore venga ascoltato chiaramente, grazie anche all’algoritmo del gain D-Classic, ispirato agli automixer standard del settore.
App per il controllo da remoto
Allen & Heath SQ Rack è progettato per integrarsi perfettamente con l’app SQ MixPad completa di tutte le funzionalità necessarie per utilizzare il mixer, fornendo un accesso facile e veloce a tutte le impostazioni, inclusa l’elaborazione dei canali, misuratori e RTA, rack FX, gestione delle scene, controllo audio USB, configurazione menù e molto altro ancora.
Monitoring per musicisti con app SQ4You
L’app SQ4You ti consente di gestire i monitor mix in modo indipendente. Puoi collegare fino a un massimo di 7 device (iPhone, iPad, o dispositivo Android) tramite WiFi. Questo permette a musicisti, cantanti, performer di regolarsi a piacimento e in tempo reale il monitoring senza dover disturbare il fonico.
Link per i download:
Interfaccia USB
Un’interfaccia 32×32 integrata trasmette audio multitraccia a 96kHz da e verso il core dell’Allen & Heath SQ Rack, così da poterlo connettere a software DAW per la registrazione e l’utilizzo in studio o per finalità di streaming audio.
Specifiche tecniche di Allen & Heath SQ Rack
INGRESSI
Mic/Line: XLR bilanciati
Sensibilità degli ingressi: da -60 a +0dBd
Pad: -20dB
Gain Analogico: da 0dB a 60dB, step da 1dB
Livello massimo di ingresso: +30dBu
Impedenza degli ingressi: ≥5kΩ
THD+N, Unity gain 0dB: 0.002% -92dBu (20Hz-20kHz, AES Direct Out, @0dBu 1kHz)
THD+N, Mid gain +30dB: 0.003% -91dBu (20Hz-20kHz, AES Direct Out, @-30dBu INPUT 1kHz)
Phantom power: +48V (+3V/-2V)
Ingressi Stereo Line
Connettori ST1, ST2: TRS da ¼” bilanciati
Connettore ST3: mini-jack da 3,5mm stereo non bilanciato
Sensibilità degli ingressi (ST1, ST2, ST3): +4dBu ST1, ST2 / 0dBu ST3
Trim: +/- 24dB
Livello massimo di ingress (ST1, ST2, ST3): +22dBu / +18dBu
Impedenza degli ingresssi: ≥7kΩ
USCITE
XLR: bilanciati
Output A / B: TRS da ¼” bilanciati
Sorgente: patchabile
Impedenza delle uscite: ≤75Ω
Output nominale: +4dBu = 0dB in lettura del meter
Livello massimo di uscita: +22dBu
Output Noise residuo: -90dBu (mutato 20Hz-20kHz)
AES Digital Output: XLR bilanciato a 2 canali, Frequenza di campionamento 96kHz (predefinita con SRC bypassato) Frequenze di campionamento in uscita commutabili, 44,1kHz/ 48kHz/ 88,2kHz/ (96kHz) 2,5 Vpp bilanciato terminato 110 Ω
SLINK
Connettore: Neutrik EtherCON (RL45)
dSnake mode (device a 48kHz): 40 input / 20+40(ME) output
DX mode (device a 96kHz): 32 input / 32 output
GigaACE/GX (device a 96kHz): 128 input / 128 output
Ingressi: completamente patchabili
Uscite: completamente patchabili
Sync/SRC: Assegnabile come sincronizzazione audio principale per tutte le modalità, 48kHz≤≥96kHz SRC
SYSTEM
XLR bilanciato misurato in uscita XLR, guadagno 0dB, ingresso 0dBu
Range Dinamico: 112dB
Risposta di frequenza: +0/-0.5dB 20Hz to 20kHz
Headroom: +18dB
livello operativo interno: 0dBu
THD+N, MIC/LINE indirizzato all’uscita principale L/R: Fader di guadagno unitario a 0 dB, 0,006%, -84 dBu (20 – 20 kHz)
Allineamento dBFS: +18dBu=0dBFS (+22dBu XLR output)
Calibrazione del meter: 0dB meter = -18dBFS (+4dBu at XLR out)
Tipologia main meter: 2 x 12 segmenti, risposta rapida (picco)
Tipologia di meter per canale: Misurazione cromatica dei canali, colore/luminosità completamente programmabili
Indicazione livello peak: -3dBFS (+19dBu su uscita XLR), rilevamento multi-punto
Sampling rate: 96kHz
Bit depth: Utilizza larghezze di bit personalizzate del core XCVI negli algoritmi, fino a 96 bit
Latenza: ≤0,7 mS, ingresso microfono locale a L/R principale
Intervallo di temperatura di esercizio: 0°C – 40°C
Alimentazione: 100-240V AC, 50/60Hz
Massimo consumo energetico: 75W
DIMENSIONI E PESO
Dimensione dell’unità: 430 x 214 x 173 mm
Dimensioni del pacco spedito: 545 x 350 x 265 mm
Peso dell’unità: 5,8KG
Peso del pacco spedito: 8KG
CONTROLLI
Touch Screen: 7”, risoluzione 800×480,24bit RGB
Softkeys: 8
Softrotarys: 4
Mute group/DCA group: 8/8
Network: TCP/IP Ethernet per controllo e MIDI
Footswitch: singolo o doppio, momentaneo o a scatto
GESTIONE INGRESSI
CH1-48: completamente patchabile
USB Global Source: Streaming SQ-Drive o USB-B (commutazione automatica)
Polarità: normale / invertita
Trim: -24 / +24dB
Filtro passa alto: 12/18/24dB per ottava 20Hz – 2kHz
Insert (pre EQ/Comp) completamente patchabile
Delay: fino a 341ms
Gate:
sidechain patchabile
Filtro sidechain: passaa alto (20-5k), filtro passa banda (120-10k), filtro passa basso (120-20k)
Threshold/Depth: -72dBu a +18dBu / da 0 a 60dB
Attack/hold/release: da 50μs a 300ms / da 10ms a 5s / da 10ms a 1s
PEQ
4 bande completamente parametriche, 20-20 kHz, +/-15 dB
Banda 1 / 4: Shelving selezionabile (Baxandall), Bell, HPF/LPF 12 dB/ottava
Banda 2 / 3: campana
Larghezza campana: Q variabile, da 1,5 a 1/9 di ottava
COMPRESSORE
Filtro sidechain: sidechain patchabile, opzione DEEP
Threshold/ratio: da -46dBu a 18dBu / 1:1 a infinito
Attack/release: da 30μs a 300ms / da 50ms a 2s
Knee: soft/hard
Risposta: picco/RMS
Percorso di compressione parallela: dry/wet da -inf a 0dB
Channel direct-out:
Follow Fader, Mute, Mute Group, DCA (globale tutti i canali)
Selezione sorgente
Post-Preamp, Post-HPF, Post-Gate, Insert Return, Post-PEQ, Post-Comp, Post-Delay trim -infinito a 10dB per canale
MIX PROCESSING
Insert (pre EQ/comp) completamente patchabile
Delay: fino a 682ms
GEQ: 28 bande 31Hz-16kHz, guadagno +/-12dB, costante 1/3 ott, opzioni DEEP
Peq: come input PEQ
Compressore: come input compressore
EFFETTI
Effetti interni: 8 motori di RackFX, Send≥Retourn o Insert (4 bus FX dedicati)
Tipi di effetti: SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus Symphonic Chorus, Flanger, Phaser
8 ritorni stereo dedicati: Fader, Pan, Mute, Routing to Mix/LR, 4-Band PEQ
AUDIO TOOLS
PAFL: PFL o AFL stereo in-place, Trim da 0 a -24 dB, ritardo PAFL fino a 682 ms
Talkback: Ingresso dedicato, assegnabile a qualsiasi mix, guadagno, pad, 48 V, HPF 12 dB/ott.
Generatore di segnale: Assegnabile a qualsiasi ingresso o mix, rumore sinusoidale/bianco/rosa/passa-banda
RTA: 2x 31-Band 1/3 ottava (Stereo) o 61-Band 1/6 ottava (Mono) 20-20kHz.
PAFL/Canale selezionato o Sorgente fissa
AUDIO USB
SQ Drive: USB A
Registrazione stereo: 2 canali, WAV, 96kHz, 24-bit, sorgente completamente patchabile
Playback stereo: 1/2 canale, WAV, 44.1, 48, 96kHz 16,24-bit, sorgente completamente patchabile
Registrazione multitraccia: 1-16 canali 96kHz, 1-32 canali 48kHz, 24-bit, WAV, completamente patchabile
Riproduzione multitraccia: 1-16 canali 96kHz, 1-32 canali 48kHz, 24-bit, WAV, completamente patchabile
Streaming Audio USB: USB-B, compatibile con Core Audio, ASIO/WDM per Windows
Mandata (upstream): 32 channel, 48/96kHz, 24-bit
Ritorno (downstream): 32 channel, 48/96kHz, 24-bit
AMM
Configurazione: 2 x 24 canali o 1 x 48 canali, liberamente assegnabile
Tipologia: gain sharing
Sidechain filtro passa alto, filtro passa basso: 12dB/ottava 20Hz – 5kHz / 120Hz – 20kHz
Priorità: -15dB a +15dB per canale
COMPONENTI AGGIUNTIVI
Preamplificatori DEEP: Tube stage
Compressori DEEP Opto, 16T, 16VU, PeakLimiter76, Mighty, OptTronik, Bus
DEEP GEQ: Proportional-Q, DiGi-GEQ, Hybrid
Unità RackFX: De-Esser, DynEQ4, MultiBD3, MultiBD4, Bucket Brigade, Echo, Hypabass
Input e Output digitali.
L’Allen & Heath SQ Rack dispone di una porta SLink per la connessione di expander remoti, è inoltre possibile installare delle schede di rete audio per aggiungere la possibilità di connettere reti Dante e Waves ed è compatibile con i seguenti dispositivi Allen & Heath:
AR2412 e AR84
L’Allen & Heath AR84 è un expander in formato rack che occupa 1 unità rack e dispone di 8 ingressi, e relativi Mic Preamp, e 4 Line out, l’Allen & Heath AR2412 occupa invece 3 unità rack e ha 24 ingressi, con relativi Mic Preamp, e 12 Line out ed è predisposto per il collegamento con Allen & Heath AR84, Allen & Heath AB168 e il sistema di monitoring personale Allen & Heath ME.
AB168
L’Allen & Heath AB168 dispone di 16 ingressi, con relativi Mic Preamp, e 8 Line out, può essere connesso tramite Cat5 con protocollo dSNAKE.
DX168
L’Allen & Heath DX168 ha 16 ingressi, tutti dotati di Mic Preamp, e 8 Line out, l’expander si collega tramite un singolo cavo Cat5e al mixer o al DX Expander upstream tramite una porta EtherCon. Una seconda porta EtherCon è disponibile per la connessione ridondante all’hardware compatibile o per il collegamento a cascata a un DX Expander downstream per I/O remoto aggiuntivo.
DT168
L’Allen & Heath DT168 dispone di 16 ingressi, con relativi Mic Preamp, e 8 Line out, può essere utilizzato sul palco o utilizzato come espansore in qualsiasi rete Dante SQ, Avantis, AHM o dLive.
DXHUB
L’Allen & Heath DXHUB fornisce 4 porte DX Link, ciascuna delle quali trasporta 32×32 canali audio a 96 kHz, che possono essere utilizzate per la connessione alle unità di espansione DX. È possibile collegare fino a 2 espansori DX a ciascuna porta DX Link, consentendo di aggiungere fino a 128 ingressi remoti e 64 uscite remote al sistema. È possibile utilizzare più hub DX per un’ulteriore espansione o per una ridondanza doppia (solo dLive).
DX164
L’Allen & Heath DX164 è un espansore montabile a parete che aggiunge 16 ingressi, con relativi Mic Preamp, e 4 Line out remoti a un mixer dLive, Avantis o SQ, oppure a processori di matrice audio AHM.
DT164
L’Allen & Heath DT164 fornisce 16 ingressi, con rispettivi preamplificatori microfonici, e 4 uscite di linea in un versatile design da parete per l’installazione permanente compatibile con sistemi Dante.
Slot per espansione schede di rete audio
La serie Allen & Heath SQ è il fulcro di un ecosistema in crescita di app, reti audio, mixer personalizzabili e altro ancora, che ti consente di connetterti, adattarti ed espanderti a seconda delle tue esigenze. Per questo motivo tutti i mixer di questa serie sono equipaggiati con una slot apposita per installare schede di rete audio aggiuntive SQ Dante, SQ Waves o SQ SLink.
- 64×64 canali audio e controlli
- Funzionamento a 96kHz o 48kHz
- recording / playback multitraccia
- Due porte con modalità ridondante e switch
- Connettori EtherCon con bloccaggio
- Interfacciamento con Dante Virtual Soundcard immediato
- Interfacciamento con Dante Domain Manager immediato
- Compatibile con AES67
- 128×128 canali audio e controlli
- Funzionamento a 96kHz o 48kHz
- Compatibilità gigaACE (96kHz), DX (96kHz) e dSnake (48kHz)
- Passaggio intelligente da una modalità all’altra
- SRC indipendente per l’utilizzo di due protocolli indipendenti in un unico sistema
- 64×64 canali audio e controlli
- Funzionamento a 96kHz o 48kHz
- recording / playback multitraccia
- Due porte con modalità ridondante e switch
- Control Network Bridge interno
- Connettori EtherCon con bloccaggio
- Integrazione con server plugin Waves
- Compatibile con Wave Native
- Compatibile con SoundGrid
- fornisce a qualsiasi mixer SQ un’interfaccia MADI 64×64
- Funzionamento a 48kHz o 96kHz.
- 2 ingressi e 2 uscite BNC per configurazioni divise o ridondanti
- Worldclock BNC a doppia funzione (in/out)
